超全，電力電纜和通信電纜命名表示方法

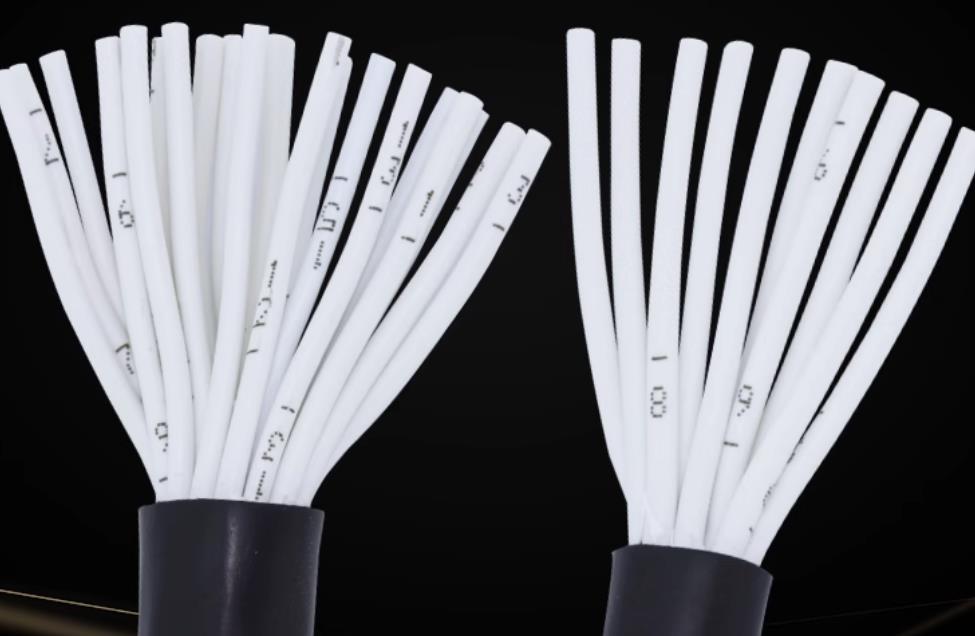

電力電纜命名表示方法
電力電纜的型號組成與順序如下：
類別-導體-絕緣-內護層-結構特征-外護層或派生-使錳卣
其中1-5項和第7項用拼音字母表示，高分子材料用英文名的第1位字母表示，每項可以是1-2個字母;第6項是1-3個數字。
(1)電纜類別
ZR(阻燃)、NH(耐火)、DDZ(低煙低鹵)、WDZ(低煙無鹵)、K(控制電纜類)、DJ(電子計算機)、N(農用直埋)、JK(架空電纜類)、B(布電線)、TH(濕熱地區用)、FY-(防白蟻、企業標準)等。
(2)電纜導體
T(銅導體)、L(鋁導體)、G(鋼芯)、R(銅軟線)
(3)電纜絕緣
V(聚氯乙烯)、YJ(交聯聚乙烯)、Y(聚乙烯)、X(天然丁苯膠混合物絕緣)、G(硅橡膠混合物絕緣)、YY(乙烯--乙酸乙烯橡皮混合物絕緣)。
(4)電纜護套
V(聚氯乙烯護套)、Y(聚乙烯護套)、F(氯丁膠混合物護套)。
(5)電纜屏蔽
P(銅網屏蔽)、P1(銅絲纏繞)、P2(銅帶屏蔽)、P3(鋁塑復合帶屏蔽)。
型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)。
(6)鎧裝和外護套數字標記
0：無
1：聯鎖鎧裝纖維外被
2：雙層鋼帶聚氯乙烯外套
3：細圓鋼絲聚乙烯外套
4：粗圓鋼絲
5：皺紋(軋紋)鋼帶
6：雙鋁(或鋁合金)帶
7：銅絲編織
簡化在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。
舉例：“ZR-YJV22-8.7/15”額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額定電壓8.7/15kV”——使用場合/電壓等級
“阻燃”——強調的特征
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)
“電力電纜”——產品的大類名稱
通信電纜命名表示方法
通信電纜的命名順序如下：
分類代號-絕緣介質材料代號-護套材料代號-派生特性-特征阻抗-絕緣介質芯現外徑整數值-屏蔽層。
(1)分類代號
S代表同軸射頻，SE代表射頻對稱電纜，ST代表特種射頻電纜。因此同軸電纜的分類編號一般均為S;
(2)絕緣介質材料
Y代表聚乙烯、F代表聚四氟乙烯(F46)、X代表橡皮、W代表穩定聚乙烯、D代表聚乙烯空氣、U代表氟塑料空氣;
(3)護套材料代號
V代表聚氯乙稀、Y代表聚乙烯、W代表物理發泡、D代表錫銅、F代表氟塑料;
(4)派生特性
Z代表綜合/組合電纜(多芯)、P代表多芯再加一層屏蔽鎧裝;
(5)特征阻抗
50歐姆、100歐姆、120歐姆;
(6)絕緣介質芯線外徑整數值
以毫米為單位1、2、3、4、5……
(7)屏蔽層
一般屏蔽層有1層、2層、3層及4層。
舉例：“SYV-75-2-1”實心聚乙烯絕緣聚氯乙稀外護套射頻同軸電纜S：射頻同軸電纜，分類號
Y：聚乙烯絕緣，絕緣介質材料
V：聚氯乙稀外護套，外護套材料
75：75歐姆，特性阻抗
2：2mm，絕緣介質芯線外徑整數值
1：單芯(2為多芯)
